Измерительные возможности контактных систем контроля инструмента:
- Измерение вылета и диаметра вращающегося и неподвижного инструмента
- Измерение отдельных зубьев, режущих пластин
- Измерение износа режущих кромок
- Контроль поломки инструмента
Постоянное качество производства требует использования надежных и точных инструментов. Одним из важнейших требований является точность данных об инструментах.

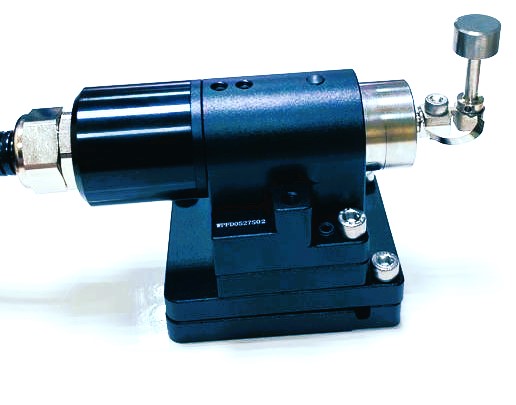

Измеритель инструмента предназначен для измерения инструмента, определения длины и радиуса инструмента непосредственно на станке. Данные автоматически передаются в виде таблицы в систему управления.
Периодически инструмент проверяют на наличие повреждений или износа, что создаёт дополнительную безопасность производства. Измеритель инструмента будет делать эту работу экономя время и увеличивая надежность производства.
Применение
- Используется на фрезерных станках и обрабатывающих центрах
Измерение длины стационарных или вращающихся инструментов
Измерения радиуса на вращающихся инструментов
Контроль поломки инструмента
Обнаружение теплового расширения для измерительных осей
Компактная конструкция
- Не высокий
- Крепление к столу станка с помощью слот-гайки
Точные результаты измерений
- Высокая точность благодаря точности измерительного механизма
- Очень низкие триггерные усилия позволяют измерять деликатные инструменты
- 2 сигма повторяемость- 1 мкм
- Наименьший измеряемый инструмент - 0.5 mm
Надёжный и защищённый
- Корпус из нержавеющей стали
- Водонепроницаемость и пыленепроницаемость соответствуют стандарту IP68
- Высокий уровень защиты измерительных механизмов с помощью защитной крышки и уплотнителей устойчивых к химическим веществам
- Соединительный кабель защищен изоляцией PUR
- Конструктивная защита измерительной механизма от поломок
Операции в рабочей зоне
- Очень легко выровнять с помощью 4 регулировочных винтов
- Интерфейс интегрирован в измеритель инструмента, нет необходимости в дополнительной площади внутри электрического шкафа
- Воздушные сопла (опция)
